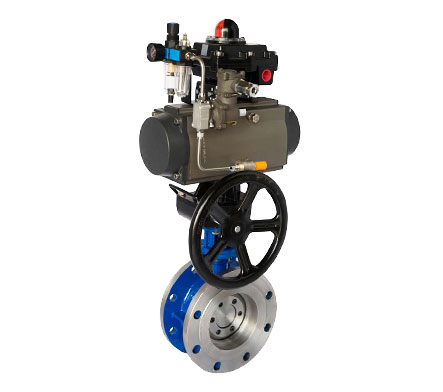

D643H氣動多層次硬密封法蘭蝶閥

產品概述


多層次硬密封蝶閥系列產品,系長壽命、節能型蝶閥。其結構采用三維編心原理設計,閥座采用硬軟密封兼容的多層次結構,加工精湛,工藝先進。本產品由閥體、蝶板、多層次閥座、閥桿、傳動機構等主要部件組成。因此被廣泛地應用到冶金、電力、石油、化工、空氣、煤氣、可燃?xì)怏w以及給排水等腐蝕性介質的管道上。


產品特點


由于本產品蝶閥采用的是三維偏心原理設計,使密封面的空間運動軌跡達到理想化,密封面相互之間無磨擦、無干涉、加之密封材料選擇得當,從而使蝶閥的密封性、耐腐蝕性、耐高溫性和耐磨性等得到了可靠的保證。其主要特點如下:


1、開啟力矩小,靈活方便,省力節能。
2、三維編心結構,使蝶板越關越緊,其密封性能可靠,達到無泄漏。
3、耐高壓、耐腐蝕、耐磨損、使用壽命長等。


采用標準


設計標準 :GB/T 12238;JB/T 8527


法蘭連接尺寸


GB/T 9113.1;GB/T 9113.2
GB/T 9115.1;GB/T 9115.2


結構長度


GB/T 12221


壓力試驗


GB/T 13927;JB/T 9092


執行機構


采用新型系列GT型氣動執行器,有雙作用式和單作用式(彈簧復位),齒輪傳動,安全可靠;大口徑閥門采用系列AW型氣動執行器拔叉式傳動,結構合理,輸出扭矩大,有雙作用式和單作用式。
1、齒輪式雙活塞,輸出力矩大,體積小。
2、氣缸選用鋁金材料,重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。


附件


根據不同控制和要求可選擇下列附件:

切斷型附件:?jiǎn)坞娍仉姶砰y、雙電控電磁閥、限位開關回訊器。
調節型附件:電氣定位器、氣動定位器、電氣轉換器。
氣源處理附件:空氣過濾減壓閥、氣源處理三聯件。

手動機構:HVSD手操機構


主要技術參數


公稱通徑DN(mm)50~200050~500
公稱壓力PN(MPa)0.61.01.62.54.0
試驗壓力強度試驗0.91.52.43.756.0
密封試驗0.661.11.762.754.4
氣密封試驗0.60.60.60.60.6
滲漏率<0.1×DNmm3/s(符合GB/T13927-92標準)
適用溫度碳鋼:-29℃~425℃ 不銹鋼-40℃~600℃
適用介質空氣、水、蒸氣、煤氣、油品以及酸、堿、鹽帶有弱腐蝕性介質等
驅動形式蝸桿蝸輪傳動、氣傳動、電傳動


主要零件的材質


零件名稱材料
閥體鑄鐵、不銹鋼、鉻鉬鋼、合金鋼
蝶板鑄鋼、合金鋼、不銹鋼、鉻鉬鋼
密封圈不銹鋼與耐高溫石棉板組合成多層次
閥桿2Cr13、1Cr13不銹鋼、鉻鉬鋼
軸承奧氏體不銹鋼、304氮化
填料柔性石墨


三偏心特點及原理


1、偏離管道中心
2、偏離密封面中心
3、傾斜的錐形




當閥門開啟時,蝶板與閥座在關閉時瞬間接觸,利用蝶板偏心1、偏心2迅速脫離閥座,降低了密封副的磨損,磨擦力矩小,開啟靈活。偏心錐面3,使閥門在開啟或關閉時蝶板能通過閥座內孔,實現接觸密封。另外,錐形蝶板的旋轉半徑大于密封副接觸位置的旋轉半徑,故蝶板在閥門關閉時將出現越關越緊,能夠?qū)崿F(xiàn)自鎖,防止蝶板過位。




外形尺寸


Dd 3/6/9 43H- 6/10 C.P.R.V系列法蘭式多層次金屬硬密封蝶閥


公稱通徑長度 標準值外形尺寸 (參考值)連接尺寸 (標準值)重量 (kg)
LHDd343HDd643HDd943HPN0.6MPaPN1.0MPa
毫米英寸長H1A1B1H2A2B2H3A3B3DD1Z-dDD1Z-d
502108150112350180200625245725302502551401104-141651254-1817
652 1/2112170115370180200625245725302502551601304-141851454-1820
803114180120380180200645245725652502551901504-182001608-1823
1004127190138420180200675355926002502552101704-182201808-1825
1255140200164460180200715355926402502552402008-182502108-1840
1506140210175555270280800355927053003152652258-182852408-2247
20081522302007604004258502501707753003153202808-183402958-2260
2501016525024383040042592525017094530031537533512-1839535012-2295
300121782702508954505601035450220107030031540039512-2244540012-22124
350141902902809504505601070450220114030031549044512-2250546016-22181
4001621631030511905355801190450220121030031554049516-2256551516-26260
4501822233035012555355801250650280133557571459555016-2261556520-26338
5002022935038013055355801290650280141557571464560020-2267062020-26360
6002426739044513405706601455850380160565681075570520-2678072520-30540
7002829243048015207505501585850380184465681086081024-2689584024-30580
80032318470530171075055017001250380204065681097592024-30101595024-33845
9003633051058018107505501965125038022557858631075102024-301115105028-331050
10004041055065019609007502015125038023807858631175112028-301230116028-361500
120048470630760225010009252250125038026407858631405134032-331455138032-392000
1400565307108502435100092528861630156036-361675159036-423000
16006460079010302780100092531561830176040-361915182040-484700
18007267087012303020110098034212045197044-392115202044-486500
20008076095013503270110098036852265218048-422325223048-488700


Dd 3/6/9 43H-16/25 C.P.R.V系列法蘭式多層次金屬硬密封蝶閥


公稱通徑長度 標準值外形尺寸 (參考值)連接尺寸 (標準值)重量 (kg)
LHDd343HDd643HDd943HPN1.6MPaPN2.5MPa
毫米英寸長H1A1B1H2A2B2H3A3B3DD1Z-dDD1Z-d
502108150112350180200625245725302502551651254-181651254-1819
652 1/2112170115370180200625245725302502551851454-181851458-1822
803114180120380180200645245725652502552001608-182001608-1825
1004127190138420180200675355926002502552201808-182351908-2228
1255140200164460180200715355926402502552502108-182702208-2643
1506140210175555270280800355927053003152852408-223002508-2650
200815223020076040042585025017077530031534029512-2236031012-2664
2501016525024383040042592525017094530031540535512-2642537012-3099
300121782702508954505601035450220107030031546041012-2648543016-30130
350141902902809504505601070450220114030031552047016-2655549016-33188
4001621631030511905355801190450220121030031558052516-3062055016-36270
4501822233035012555355801250650280133557571464058520-3067060020-36350
5002022935038013055355801290650280141557571471565020-3373066020-36375
6002426739044513405706601455850380160565681084077020-3684577020-39560
7002829243048015207505501585850380184465681091084024-3696087524-42610
800323184705301710750550170012503802040656810102595024-39108599024-48880
9003633051058018107505501865125038022557858631125105028-391185109028-481100
10004041055065019609007502015125038023807858631255117028-421320121028-561600
120048470630760225010009252250125038026407858631485139032-481530142032-562150
1400565307108502435100092528861685159036-481755164036-623200
16006460079010302780100092531561930182040-561975186040-625000
18007267087012303020110098034212130202044-562195207044-706900
20008076095013503270110098036852345223048-622425230048-709100


Dd 3/6/9 43H-40 C.P.R.V系列法蘭式多層次金屬硬密封蝶閥


公稱通徑結構長度 (標準值)外形尺寸 (參考值)連接尺寸 (標準值)
LHDd343HDd643HDd943HPN4.0MPa
毫米英寸長H1

A1

B1H2A2B2H3A3B3DD1Z-d
5021081501123501802006252501705302502551651254-18
652 1/21121701153702702806252501705302502551851458-18
8031141801203802702806452501705652502552001608-18
10041271901384202702806752501706002502552351908-22
12551402001644603804207154502206402502552702208-26
15061402101755553804208004502207053003153002508-26
200815223020076040042585045022077530031537532012-30
2501016525024383040042592545028094530031545038512-33
300121782702508954505601035650280107030031551545016-33
350141902902809504505601070650280114030031558051016-36
4001621621030511905355801190650280121030031566058516-39
450182223303501255535580133557571468561020-39
500202293503801305535580141557571475567020-42



法蘭標準:GB/T 9113.1 GB/T 911.5.1

表中H1、H2、H3尺寸均可根據用戶需要加長(長桿蝶閥),若需特殊材料定貨時提出。
Dd-代表多層次密封結構
