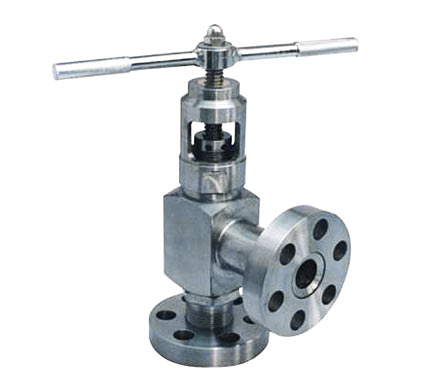

鋼制角式截止閥、節流閥

鋼制角式截止閥、節流閥

文件大小:397 KB

產品概述


J44H/J44Y不銹鋼角式截止閥的啟閉件是塞形的閥瓣,密封面呈平面或錐面,閥瓣沿流體的中心線作直線運動。角式截止閥又稱角閥,閥桿的運動形式,有升降桿式(閥桿升降,手輪不升降),也有升降旋轉桿式(手輪與閥桿一起旋轉升降,螺母設在閥體上)。角式截止閥只適用于全開和全關,不允許作調節和節流。截止閥屬于強制密封式閥門,所以在閥門關閉時,必須向閥瓣施加壓力,以強制截止閥的密封面不泄漏。當介質由閥瓣下方進入閥門時,操作力所需克服的阻力,是閥桿和填料的摩擦力與由介質的壓力所產生的推力,關“角式截止閥” 的力比開“角式截止閥”的力大,所以閥桿的直徑要大,否則會發生閥桿頂彎的故障。


應用范圍


角型截止閥是一種常用的截?cái)嚅y,主要用來接通或截?cái)喙苈分械慕橘|(zhì),一般不用于調節流量。截止閥產品適用的壓力、溫度范圍很大,但一般用于中、小口徑的管道,適用于≤425℃的蒸汽、油品、水等介質。


基本結構形式:角式

公稱壓力:PN1.6-6.4(MPa)

公稱通徑:DN15-300(mm)


產品標準


設計制造標準:GB/T 12233、GB/T 12235

結構長度標準:GB/T 12221

連接法蘭標準:GB/T 9113

壓力溫度等級:GB/T 12224

試驗檢驗標準:GB/T 13927
