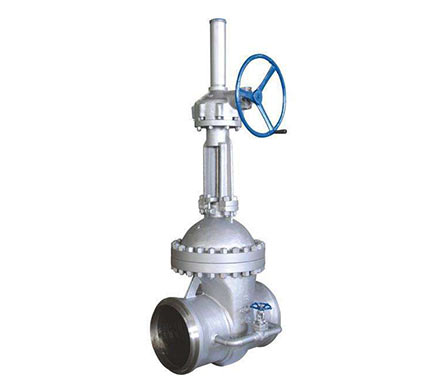

傘齒輪閘閥

產品簡介

閘閥又稱閘板閥或閘門閥，應用最廣泛的一種閥門。它是通過閘板的升降來控制閥門的啟閉，閘板垂直于流體方向，改變閘板與閥座間相對位置即可改變通道大小。


產品優點


1、流體阻力小

2、開閉較省力。

3、介質流向不受限制 , 不擾流、不降低壓力。

4、形體簡單 , 結構長度短，制造工藝性好，適用范圍廣。


產品用途


安裝水、汽管道上，作啟閉裝置用。


Z540H、Z540Y、Z540W 型 PN16~PN160 傘齒輪閘閥主要性能參數

型號 PN 工作壓力/MPa 適用溫度/℃ 適用介質
Z540H-16C-160 16~160 1.6~16.0 ≤425 水、蒸汽、油品
Z540Y-16C-160 16~160 1.6~16.0
Z540Y-16I-160 16~160 1.6~16.0 ≤550 蒸汽、油品
Z540W16P-40P 16~40 1.6~4.0 ≤150 弱腐蝕性介質
Z540Y-16P-160P 16~160 1.6~16.0
Z540W-16R-40R 16~40 1.6~4.0 ≤150 腐蝕性介質
Z540Y-16R-160R 16~160

1.6~16.0

Z540Y-16PⅠ~40PⅠ 16~40 1.6~4.0 ≤650 熱煙氣等
Z540Y-16PⅡ~0PⅡ 16~40 16~4.0


Z540H、Z540Y、Z540W 型 PN16~PN160 傘齒輪閘閥零部件材料


型號 材料
閥體、閥蓋、閘板 閥桿 密封面 填料
Z540H-16C~160 碳素鋼 碳素鋼 堆焊鐵基合金 石棉石墨或柔性石墨
Z540Y-16C~160 堆焊硬質合金
Z540Y-16I~160I 鉻鉬合金鋼 鉻鉬合金鋼 堆焊硬質合金 柔性石墨
Z540W-16P~160P 鉻鎳鈦不銹鋼 鉻鎳鈦不銹鋼 本體材料 聚四氟乙烯
Z540Y-16P~160P 堆焊硬質合金 柔性石墨
Z540W-16R~160R 鉻鎳鉬鈦不銹鋼 鉻鎳鉬鈦不銹鋼 本體材料 聚四氟乙烯
Z540Y-16R~160R 堆焊硬質合金
Z540Y-16PⅠ~40PⅠ 鉻鎳鈦不銹鋼 鉻鎳鈦不銹鋼 堆焊硬質合金 柔性石墨
Z540Y-16PⅡ~40PⅡ


Z540H、Z540Y、Z540W 型 PN16 傘齒輪閘閥主要外形及結構尺寸


DN L H D0 重量/kg DN L H D0 重量/kg
300 500 1310 640 504 600 800 2410 640 2140
350 550 1468 640 674 700 900 2600 640 3275
400 600 1780 640 950 800 100 2860 720 3920
450 650 1880 640 1300 900 1100 3170 720 4435
500 700 2110 640 1530 — — — — —


Z540H、Z540Y、Z540W 型 PN25 傘齒輪閘閥主要外形及結構尺寸


DN L H D0 重量/kg DN L H D0 重量/kg
300 500 1310 640 504 600 800 2410 640 2150
350 550 1468 640 680 700 900 2600 640 3290
400 600 1780 640 960 800 1000 2860 720 3940
450 650 1880 640 1310 900 1100 3170 720 4450
500 700 2110 640 1540 — — — — —


Z540H、Z540Y、Z540W 型 PN40 傘齒輪閘閥主要外形及結構尺寸


DN L H D0 重量/kg DN L H D0 重量/kg
300 750 1500 640 630 450 1052 2320 640 1720
350 850 1960 640 985 500 1150 2450 640 2040
400 950 2170 640 1430 600 1350 2940 640 3050


Z540H、Z540Y、Z540W 型 PN63 傘齒輪閘閥主要外形及結構尺寸


DN L H D0 重量/kg DN L H D0 重量/kg
200 550 1420 550 430 350 850 2060 640 840
250 650 1580 640 530 400 950 2270 640 1410
300 750 1770 640 590 — — — — —


Z540H、Z540Y、Z540W 型 PN100 傘齒輪閘閥主要外形及結構尺寸


DN L H D0 重量/kg DN L H D0 重量/kg
200 550 1490 550 730 350 850 2180 640 1700
250 650 1720 640 900 400 950 2390 640 2500
300 750 4890 640 1200 — — — — —


Z540H、Z540Y、Z540W 型 PN160 傘齒輪閘閥主要外形及結構尺寸


DN L H D0 重量/kg DN L H D0 重量/kg
150 600 1250 550 492 200 750 1520 550 780
