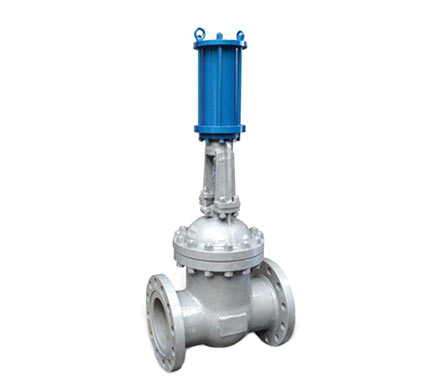

Z741H液動法蘭閘閥
產品簡介
Z741H液動閘閥安裝在工作介質為水,氣,油等管道中作截流用,可安裝在各類池子外,還可以用以排除池底泥沙和污物等。Z741H液動閘閥由液壓缸和閘閥兩大部分組成,液壓缸為動力帶動閥板升降,使閥體通道開啟或關閉,以達到流體通斷。液壓缸活塞密封件為V形橡膠,其密封性能好,開啟速度快,經久耐用。其壽命達五年以上,經用戶使用后反饋信息有多達7年之久未更換者有之。如配以電磁換向閥指控液壓缸工作,則能實現運控,自動等,也可以配以手動換向閥來控制本閥開啟或關閉。
產品特點
1、結構緊湊、設計合理、閥門剛性好、通道流暢，流量系數小
2、密封面采用不銹鋼和硬質合金，使用壽命長
3、采用柔性石墨填料、密封可靠，操作輕便靈活
4、驅動方式為手動、氣動、電動、齒輪傳動
5、結構形式為彈性楔式單閘板、剛性楔式單閘板雙閘板型式
主要性能規范
|
公稱壓力PN(MPa) |
殼體 |
試驗壓力 (MPa) |
上密封 |
|
|
密封 (液) |
密封 (氣) |
|||
|
1.6 |
2.4 |
1.76 |
0.6 |
1.76 |
|
2.5 |
3.75 |
2.75 |
0.6 |
2.75 |
|
4.0 |
6.0 |
4.4 |
0.6 |
4.4 |
|
6.4 |
9.6 |
7.04 |
0.6 |
7.04 |
|
10.0 |
15.0 |
11.0 |
0.6 |
11.0 |
|
16.0 |
24.0 |
17.60 |
0.6 |
17.60 |
適用范圍
|
殼體材料 |
適用介質 |
適用溫度℃ |
|
碳素鋼(C型) |
水、蒸汽、油品 |
≤425 |
|
鉻鎳鈦鋼(P型) |
硝酸類 |
≤200 |
|
鉻鎳鉬鈦鋼(R型) |
醋酸類 |
≤200 |
|
鉻鉬鋼(I型) |
水、蒸汽、油品 |
≤550 |
主要零件材料
|
閥體、閥蓋 |
閘板、閥座 |
閥桿 |
閥桿螺母 |
填料 |
手輪 |
|
碳素鋼 |
優質碳鋼 +硬質合金或不銹鋼 |
鉻不銹鋼 |
鋁青銅 |
石墨石棉盤根 |
可鍛鑄鐵 |
|
鉻鎳鈦鋼 |
不銹鋼、不銹鋼+硬質合金 |
鉻鎳鈦不銹鋼 |
鋁青銅 |
漫聚四氟乙 |
可鍛鑄鐵 |
|
鉻鎳鉬鈦鋼 |
不銹鋼、不銹鋼+硬質合金 |
鉻鎳鉬鈦不銹鋼 |
鋁青銅 |
烯石棉盤根 |
可鍛鑄鐵 |
|
鉻鉬鋼 |
合金鋼 +硬質合金 |
鉻鉬鋁鋼 |
鋁青銅 |
柔性石墨 |
可鍛鑄鐵 |
連接尺寸
|
型號 |
Z741h-1.0 |
||||||
|
DN |
L |
D |
D1 |
H |
H1 |
Do |
Z-d |
|
100 |
230 |
220 |
180 |
790 |
900 |
210 |
8-19 |
|
150 |
280 |
285 |
240 |
940 |
1100 |
280 |
8-23 |
|
200 |
330 |
340 |
295 |
1160 |
1400 |
330 |
8-23 |
|
250 |
380 |
395 |
350 |
1290 |
1560 |
370 |
12-23 |
|
300 |
420 |
445 |
400 |
1459 |
1776 |
410 |
12-23 |
|
350 |
450 |
505 |
460 |
1585 |
1950 |
440 |
16-23 |
|
400 |
480 |
656 |
515 |
1790 |
2200 |
440 |
16-28 |
|
500 |
540 |
670 |
520 |
2100 |
1600 |
540 |
20-28 |
|
600 |
600 |
780 |
725 |
34300 |
3160 |
610 |
20-31 |
