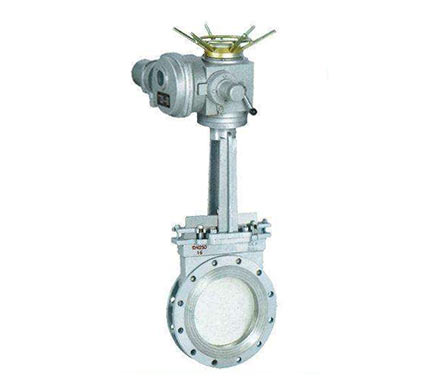

PZ973電動刀閘閥

主要性能規范


公稱壓力(MPa) 殼體試驗(MPa) 密封試驗(MPa) 工作溫度 適用介質
1.0 1.5 1.1 ≤900℃ 紙漿、污水、煤漿、灰、渣水混合物
1.6  2.4 1.8


主要零部件材質

體、蓋 閘板 閥桿 密封面
不銹鋼、碳鋼、灰鑄鐵 碳鋼、不銹鋼 不銹鋼 橡膠、四氟、不銹鋼、硬質合金


主要外形及連接尺寸

公稱壓力

DN L D1 D2 H A B C D N-Φ 電裝型號

0.6MPa

50 48 90 110 600 215 125 318 197 4-M12 DZ10
65 48 110 130 670 215 125 318 197 4-M12 DZ10
80 51 125 150 680 215 125 318 197 4-M16 DZ10
100 51 145 170 700 215 125 318 197 4-M16 DZ10
125 57 175 200 720 215 125 318 197 8-M16 DZ10
150 57 200 225 790 215 125 318 197 8-M16 DZ10
200 70 255 280 850 215 125 363 197 8-M16 DZ15
250 70 310 335 1100 215 125 363 197 12-M16 DZ20
300 76 362 395 1180 215 125 363 197 12-M20 DZ20
350 76 412 445 1280 215 125 363 197 12-M20 DZ30
400 89 462 495 1460 215 125 363 197 16-M20 DZ45
450 89 518 550 1600 240 235 437 277 16-M20 DZ45
500 114 568 600 1800 240 235 437 277 16-M20 DZ60
600 114 670 705 2100 240 235 437 277 20-M22 DZ60
700 127 775 810 2300 274 260 526 283 24-M22 DZ90
800 127 880 920 2500 274 260 526 283 24-M27 DZ120
900 154 980 1020 2700 319 295 554 309 24-M27 DZ180
1000 165 1080 1120 2900 319 295 554 309 28-M27 DZ250
1200 190 1295 1340 2300 319 295 554 309 32-M27 DZ250

1.0MPa

50 48 100 125 600 215 125 318 197 4-M16 DZ10
65 48 120 145 670 215 125 318 197 4-M16 DZ10
80 51 135 160 680 215 125 318 197 4-M16 DZ10
100 51 155 180 700 215 125 318 197 8-M16 DZ10
125 57 185 210 720 215 125 318 197 8-M16 DZ10
150 57 210 2400 790 215 125 363 197 8-M20 DZ15
200 70 265 295 850 215 125 363 197 8-M20 DZ20
250 70 320 350 1140 215 125 363 197 12-M20 DZ20
300 76 368 400 1180 215 125 363 197 12-M20 DZ30
350 76 428 460 1280 215 125 363 197 16-M20 DZ30
400 89 482 515 1460 240 235 437 277 16-M22 DZ45
450 89 532 565 1600 240 235 437 277 20-M22 DZ45
500 114 585 620 1800 240 235 437 277 20-M22 DZ60
600 114 685 725 2100 240 235 437 277 20-M27 DZ60
700 127 800 840 2300 274 260 526 238 24-M27 DZ120
800 127 898 950 2500 319 295 554 309 24-M30 DZ180
900 154 1005 1050 2700 319 295 554 309 28-M30 DZ180
1000 165 1115 1160 2900 319 295 554 309 28-M30
