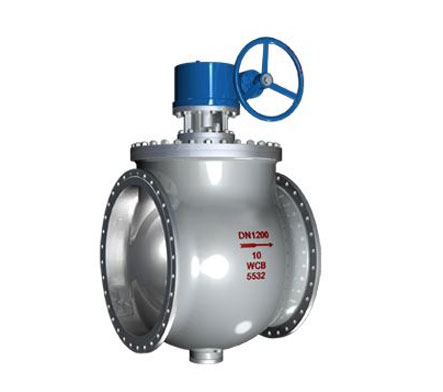

偏心半球閥
產品概述
偏心半球閥是我公司在引進吸取國外此類閥門結構的基礎上,開發研制的一種新型球閥,具有密封性能好,較小的啟閉力和較大的過流通徑,使用壽命長等優點。
偏心半球閥產品特點
該閥采用雙偏心結構,利用偏心輪的楔緊作用實現密封副的關閉和開啟,從而實現可靠的密封比壓及快速開啟。其優特點如下:
1、由于采用偏心結構,密封球面上所有點的旋轉半徑不同,在關閉時,密封閥座越關越緊,形成足夠的密封比壓,雙向密封效果極佳。
2、閥瓣采用全圓形直通式,開啟后為全流通結構,具備良好的流通性和線性調節性能。
3、長期使用過程中,磨損后,通過調節密封圈壓套,密封球面等量前移,可獲得新的密封。
4、該閥在使用當中操作力只作用在閥門開啟或關閉極小角度內,開啟時操作力隨著密封比壓的降低而迅速減小,密封面趨于無磨損。
5、圓形流道,在閥門全開后為全流通截面,底部為圓形流線結構,沉積雜物會隨著介質流動被帶走。在關閉過程中,可自行去除密封面上沉積的污垢,而不影響密封。
6、閥軸采用上、下半軸設計,配有自潤滑式軸套,在閥門的開啟過程中,磨擦阻力小,啟閉靈活,獨特的“0”型圈,浮動式軸封代替了原始蝶閥的填料密封,解決了填料密封在閥門開啟過程中易損耗的問題。
偏心半球閥適用范圍
可廣泛應用于給排水、污水處理、石油、化工、冶金、電力等中低壓管路中,特別適用于在含有雜質、顆粒狀雜物的流體介質管道中作截止和節流作用
偏心半球閥的明細表
序號 | 代號 | 名稱及規格 | 材料 | 數量 | 單件重量 | 備注 |
1 | DYQ340h26C-01 | 底蓋 | 25 | 1 |
|
|
2 | GB70-85 | 內六角螺栓 | 35CrMo | 4 |
|
|
3 |
| 墊片 | 柔性石墨 | 1 |
| 也可用金屬纏繞墊 |
4 | DYQ340h26C-02 | 閥體 | WCB | 1 |
|
|
5 | DYQ340h26C-03 | 下閥桿 | 2Cr13 | 1 |
| 小于150℃時加O形圈 |
6 | DYQ340h26C-04 | 球體 | WCB | 1 |
| 氮化處理 |
7 |
| 滑動軸承 | 銅基合金或不銹鋼 | 1 |
|
|
8 |
| 墊片 | 柔性石墨 | 1 |
| 也可用金屬纏繞墊 |
9 | DYQ340h26C-05 | 閥座+堆焊合金鋼 | 25 | 1 |
| 小于150℃時加O形圈 |
10 | DYQ340h26C-06 | 閥座支承 | 25 | 1 |
| 小于150℃時加O形圈 |
11 | GB70-85 | 內六角螺栓 | 35CrMo | 16 |
|
|
12 | GB1096-79 | 鍵 | 40Cr | 2 |
|
|
13 | DYQ340h26C-07 | 上閥桿 | 2Cr13 | 1 |
|
|
14 |
| 滑動軸承 | 銅基合金或不銹鋼 | 1 |
|
|
15 | DYQ340h26C-08 | 填料墊 | 2Cr13 | 1 |
|
|
16 |
| 填料 | 柔性石墨 | 5~8 |
|
|
17 | DYQ340h26C-09 | 填料壓蓋 | WCB | 1 |
| 自配 |
18 | DYQ340h26C-10 | 支架 | WCB | 1 |
| 自配 |
19 | GB901-88 | 螺柱 | 35CrMo | 2 |
|
|
20 | GB6175-86 | 螺母 | 45 | 2 |
|
|
21 | GB901-88 | 螺柱 | 35CrMo | 4 |
|
|
22 | GB6175-86 | 螺母 | 45 | 4 |
|
|
23 | GB901-88 | 螺柱 | 35CrMo | 4 |
|
|
24 | GB6175-86 | 螺母 | 45 | 4 |
|
|
25 | GB1096-79 | 鍵 | 40Cr | 1 |
|
|
26 |
| 手動操作器 | 組合件 | 1 |
|
|
上裝式偏心半球閥性能規范/試驗壓力 (單位:Mpa)
公稱壓力PN | 常溫最大工作壓力 | 殼體試驗壓力 | 氣密封試驗壓力 | 高壓密封試驗壓力 |
1.6 | 1.6 | 2.4 | 0.6 | 1.76 |
2.5 | 2.5 | 3.8 | 0.6 | 2.75 |
4.0 | 4.0 | 6.0 | 0.6 | 4.4 |
6.4 | 6.4 | 9.6 | 0.6 | 7.1 |
Class150 | 2.0 | 3.0 | 0.6 | 2.2 |
Class300 | 5.0 | 7.5 | 0.6 | 5.5 |
上裝式偏心半球閥材料使用范圍
殼體材料 | 閥座材料 | 適用溫度 | 適用介質 |
碳鋼C型 | PTFE+不銹鋼 | ≤150℃ | 水.蒸汽油品等 |
不銹鋼 | ≤250℃ | ||
鉻鎳鈦鋼P(yáng)型 | PTFE+不銹鋼 | ≤150℃ | 硝酸類 |
不銹鋼 | ≤200℃ | ||
鉻鎳鉬鈦鋼R型 | PTFE+不銹鋼 | ≤150℃ | 醋酸 |
不銹鋼 | ≤200℃ | ||
鉻鎳鉬鈦鋼I型 | 本體+硬質合金 | ≤550℃ | 蒸汽.冶煉.能源 |
上裝式偏心半球閥主要零件材料
閥體 閥蓋 | GB | WCB | ZG1Cr18Ni9Ti | ZG0Cr18Ni12Mo2Ti | ZG15Cr1Mo1V | |||
ASTM | WCB | CF8 | CF8M | WC9 | ||||
球體 | GB | ZG2Cr13 | ZG1Cr18Ni9Ti 表面特殊處理 | ZG0Cr18Ni12Mo2Ti 表面特殊處理 | ZG15Cr1Mo1V 表面特殊處理 | |||
ASTM | CA15 | CF8+HF | CF8M+HF | WC9+HF | ||||
閥桿 | GB | 2Cr13 | 1Cr18Ni9Ti | 0Cr18Ni12Mo2Ti | 25Cr2Mo2V | |||
ASTM | 420 | 304 | 316 | F22a | ||||
閥座 | GB | PTFE | 2Cr13 | PTFE | 1Cr18Ni9Ti | PTFE | 0Cr18Ni12Mo2Ti | D517 |
ASTM | PTFE | 420 | PTFE | 304 | PTFE | 316 | HF | |
填料 | GB | PTFE | 柔性石墨 | PTFE | 柔性石墨 | PTFE | 柔性石墨 | 柔性石墨 |
ASTM | PTFE | 柔性石墨 | PTFE | 柔性石墨 | PTFE | 柔性石墨 | 柔性石墨 | |
螺栓 | GB | 35 | 0Cr18Ni9 | 0Cr18Ni9 | 15Cr1Mo1V | |||
ASTM | A193 B7 | A320-B8 | A320-B8 | A193 B16 | ||||
螺母 | GB | 45 | 0Cr18Ni9 | 0Cr18Ni9 | 20CrMo | |||
ASTM | A194 2H | A194-8 | A194-8 | A194-4 |
上裝式偏心半球閥主要連接尺寸
公稱壓力 PN | 公稱通徑 DN | 尺寸[mm] | |||||||||
L | D | D1 | D2 | b | Z-Φd | Ws | Hs | Hw | Hd | ||
100 | 229 | 215 | 180 | 155 | 20 | 8-Φ18 | 320 | 235 | 335 | 390 | |
125 | 254 | 245 | 210 | 185 | 22 | 8-Φ18 | 400 | 260 | 355 | 405 | |
150 | 267 | 280 | 240 | 210 | 24 | 8-Φ18 | 500 | 280 | 375 | 440 | |
200 | 292 | 335 | 295 | 265 | 24 | 8-Φ23 | 800 | 320 | 410 | 470 | |
250 | 330 | 390 | 350 | 320 | 26 | 12-Φ23 | 1000 | 355 | 485 | 550 | |
300 | 356 | 440 | 400 | 368 | 26 | 12-Φ23 | 1200 | 400 | 530 | 595 | |
350 | 430 | 500 | 460 | 428 | 28 | 16-Φ23 |
|
| 580 | 650 | |
400 | 530 | 565 | 515 | 482 | 28 | 16-Φ25 |
|
| 650 | 730 | |
450 | 580 | 615 | 565 | 532 | 30 | 20-Φ25 |
|
| 710 | 790 | |
500 | 660 | 670 | 620 | 585 | 30 | 20-Φ25 |
|
| 760 | 840 | |
600 | 840 | 780 | 725 | 685 | 34 | 20-Φ30 |
|
| 870 | 960 | |
700 | 900 | 895 | 840 | 800 | 38 | 24-Φ30 |
|
| 910 | 1080 | |
800 | 1000 | 1010 | 950 | 905 | 42 | 24-Φ34 |
|
| 935 | 1125 | |
100 | 229 | 220 | 180 | 155 | 20 | 8-Φ18 | 320 | 235 | 335 | 390 | |
125 | 254 | 250 | 210 | 185 | 22 | 8-Φ18 | 400 | 260 | 355 | 405 | |
150 | 267 | 285 | 240 | 210 | 24 | 8-Φ23 | 500 | 280 | 375 | 440 | |
200 | 292 | 340 | 295 | 265 | 26 | 12-Φ23 | 800 | 320 | 410 | 470 | |
250 | 330 | 405 | 355 | 320 | 30 | 12-Φ25 | 1000 | 355 | 485 | 550 | |
300 | 356 | 460 | 410 | 375 | 30 | 12-Φ25 | 1200 | 400 | 530 | 595 | |
350 | 430 | 520 | 470 | 435 | 34 | 16-Φ25 |
|
| 580 | 650 | |
400 | 530 | 580 | 525 | 485 | 36 | 16-Φ30 |
|
| 650 | 730 | |
450 | 580 | 640 | 585 | 545 | 40 | 20-Φ30 |
|
| 710 | 790 | |
500 | 660 | 715 | 650 | 608 | 44 | 20-Φ34 |
|
| 760 | 840 | |
600 | 840 | 840 | 770 | 718 | 48 | 20-Φ41 |
|
| 870 | 960 | |
700 | 900 | 910 | 840 | 788 | 50 | 24-Φ41 |
|
| 910 | 1080 | |
800 | 1000 | 1025 | 950 | 898 | 52 | 24-Φ41 |
|
| 935 | 1125 |
