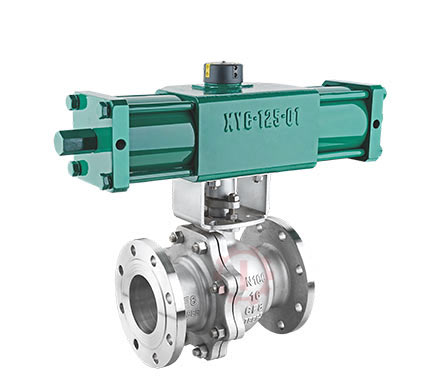

Q741F 液動鑄鋼浮動球閥
閥門用途
液動閥門的運轉必須要配合液壓傳動系統,也就是鋪設專門的管路,因此普通的工作環境較少使用液動閥門。一般來說,液動閥門在污水處理、石油化工、天然氣及礦山漿液處理方面使用較廣,配合液動訊號裝置,能實現遠距離的自動化、集中化控制。
ZXDA液動球閥、YD液控閥門、Q741F液動閥門以液壓執行機構作為動力源,通過雙向齒輪泵輸出壓力油,經油路集成塊的控制送至油缸,實現活塞往復運動,同時通過曲柄轉動閥軸、閥板作90度范圍旋轉,達到調節流量的目的。廣泛適用于冶金、礦山、電力、建材、醫藥、化工等行業生產過程中,能對管道中介質的流量進行遠程控制或現場控制。液動球閥廣泛使用于石油、化工、冶金、水電等行業。主要由球閥部分和驅動控制部分組成。在球閥上安裝有閥位信號返回開關。可根據需要,設置手動機構或遠程控制裝置。
Q747F/S-900Lb液動球閥用途本閥門適用于水、石油、天然氣、鉆井液等介質的集輸管線上作為起閉裝置。液動球閥由液動裝置和球閥兩大部分組成。靠也動裝置使閥桿旋轉帶動球體轉動來達到起閉目的。
1、流體阻力小,球閥是所有閥類中流體阻力ZUI小的一種,即使是縮徑球閥,其流體阻力也相當小。
2、開關迅速、方便,只要閥桿轉動90°,球閥就完成了全開或全關動作,很容易實現快速啟閉。
3、密封性能好。球閥閥座密封圈一般采用聚四氟乙烯等彈性材料制造,易于保證密封,而且球閥的密封力隨著介質壓力的增加而增大。
4、閥桿密封可靠。球閥啟閉時閥桿只作旋轉運動,因此閥桿的填料密封不易被破壞,而且閥桿倒密封的密封力隨著介質壓力的增加而增大。
5、球閥的啟閉只做90°轉動,故容易實現自動化控制和遠距離控制,球閥可配置氣動裝置、電動裝置、液動裝置、氣液聯動裝置或電液聯動裝置。
液動執行機構原理介紹
液壓傳動是液體作為工作介質來實現能量傳遞的一種傳動方式。液壓傳動在工業中使用的非常廣泛,隨著相關技術的提高,液壓傳動在閥門領域得到了不少的應用,閥門液動裝置就是以液壓傳動來控制閥門啟閉和調節的一種設備。
液動閥門是以液壓力來啟閉和調節閥門的結構單元,工作介質為液壓油。液動閥門是由控制、動力和執行機構三個部分所組成的。液動閥門的控制部分是指各種閥門,例如壓力控制閥、流量控制閥、方向控制閥和電氣控制系統等,控制部分由執行部分驅動操作。
液壓閥門的動力部分主要包括電動機、氣動馬達、液壓泵和油箱等裝置,電動機、氣動馬達運轉所產生的有效功率,通過動力部分轉化成為流體壓力,傳導給執行機構并實現為對控制部分的動作,也就是閥門的啟閉或調節。
液壓閥門的執行機構被分為液壓缸執行機構和液壓馬達執行機構,這兩種執行機構在結構上有所差異,前者的結構適于實現往復直線運動,后者則適于實現回轉運動。液壓閥門不同的控制部分應搭配合適的執行機構。
主要零件材料及適用溫度、介質
Q741液動球閥通徑mm | DN15-DN600 | |||
材料代號 | C(WCB) | P(304) | R(316) | |
主要零件 | 閥體 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
球體 | 2Cr13、(304) | 1Cr18Ni9Ti | 1Cr18Ni12MoTi | |
閥桿 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12MoTi | |
閥座密封 | 增強聚四氟乙烯、對位聚苯、硬質合金鋼密封 | |||
填料 | 聚四氟乙烯、柔性石墨 | |||
適用工況 | 適用介質 | 蒸汽、水、油品 | 硝酸堿類腐蝕性介質 | 醋酸類腐蝕性介質 |
適用溫度 | 聚四氟乙烯≤180℃,對位聚苯≤300℃,金屬密封≤425℃ |
